用途

YT-2000系列程控型電壓保護繼電器是采用最新技術開發的又一高科技產品。當供電線路出現過電壓、欠電壓時，保護器能在持續異常電壓沖擊下按照設定值輸出報警或切斷信號，與接觸器配合可迅速、安全的切斷電路，避免異常電壓送入終端電器造成事故的發生。當電壓恢復正常值，保護器將在規定時間內自動接通電路，確保終端電器在無人值守的情況下正常運行。保護器適用于交流電壓220V，頻率50Hz單相供電的用電設備的保護。

 產品特點

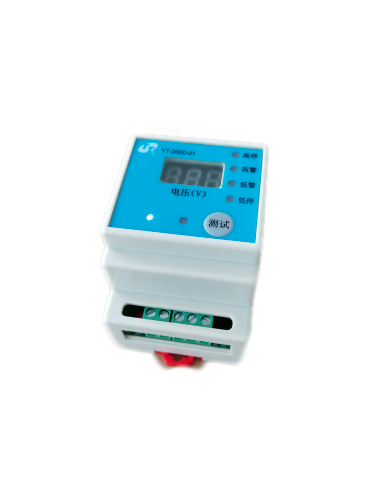

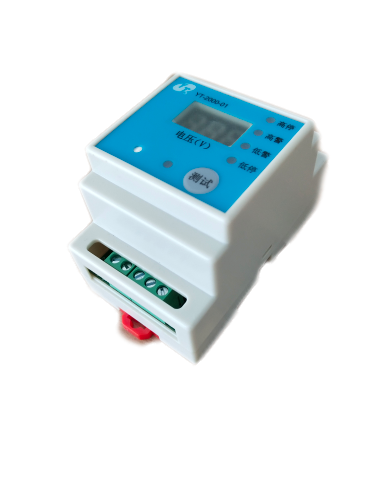

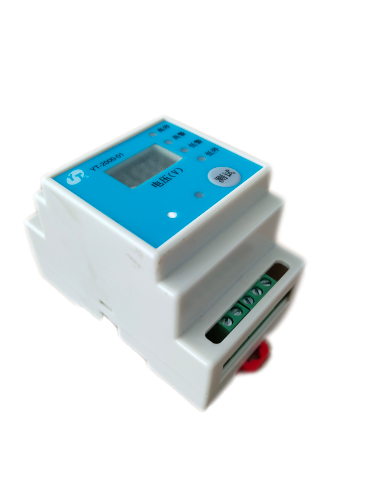

1. 帶有電壓顯示功能顯示實時電壓

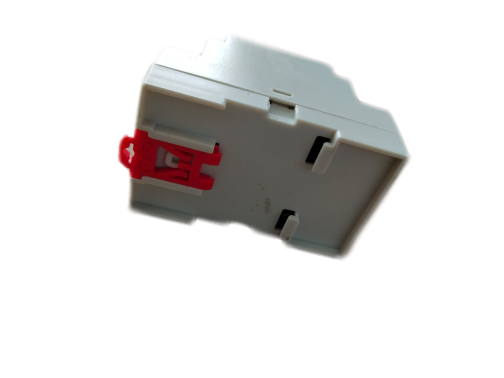

2. 產品采用標準導軌安裝，外殼及卡板采用高強度絕緣材料注塑而成，安全可靠，經久耐用。

3. 帶有狀態指示燈指示故障原因，當手動解除保護功能后，按鍵中間指示燈亮起

4. 當供電電壓波動時，發出報警或切斷電源避免電壓不穩造成設備損壞





5. 線路出現瞬態過欠壓時，保護器不產生誤動作

主要技術參數

1. 額定電壓220V，頻率50Hz

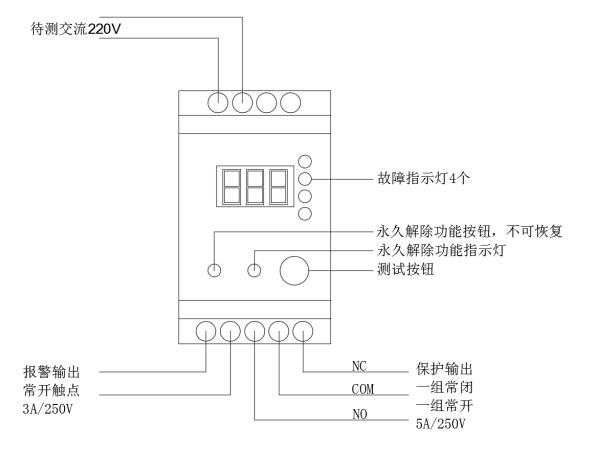

2. 兩路觸點輸出：報警輸出觸點3A /250v，保護輸出觸點5A/250V

3. 高壓保護切斷值：260V

4. 高壓保護報警值：250V

5. 低壓保護報警值：195V

6. 低壓保護切斷值：185V

7. 高壓保護恢復值：240V

8. 低壓保護恢復值：205V

9. 報警檢測時間：20秒

10. 切斷檢測時間：10秒





動作說明

1、上電后保護繼電器投入工作檢測電壓，低于低壓報警點或高于高壓報警點20秒，對應故障指示燈亮，報警繼電器吸合。

2、低于低壓保護點或高于高壓保護點10秒，對應故障指示燈亮，保護繼電器吸合，報警繼電器吸合。

3、當電壓處于高壓保護恢復和低壓保護恢復之間超過3S時，對應故障指示燈滅，解除繼電器吸合狀態。

4、為避免低壓保護頻繁動作，低壓保護動作增加次數限制（報警無限制）。第一次保護達到恢復電壓后解除保護；第二次 保護達到恢復電壓10分鐘后解除保護；第三次保護達到恢復電壓30分解除保護；第四次保護將不再自動恢復。

5、斷電或恢復保護后未出現保護10分鐘可清除低壓保護次數。

6、按永久解除保護按鈕8S以上解除保護功能，同時解除保護指示燈亮，不可恢復。

 應用場合

1. 本保護器應用于對工作電壓敏感的產品，當供電電壓波動時，發出報警或切斷電源避免電壓不穩造成設備損壞。

2. 本保護器也適用于供電不足場所設備的保護。防止由于電壓過低導致電機類產品發熱嚴重燒毀。

應用案例

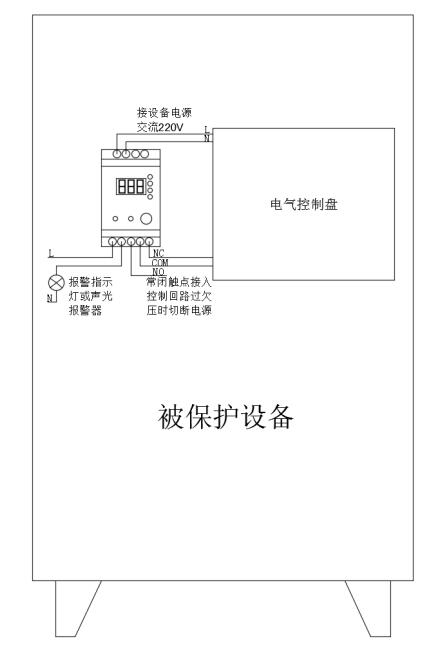

1、用電設備內部有接觸器類器件，本保護器保護輸出常閉點可串聯到用電設備接觸器控制回路，報警指示燈單獨連接。當達到保護報警條件時切斷設備電源，報警指示燈亮。

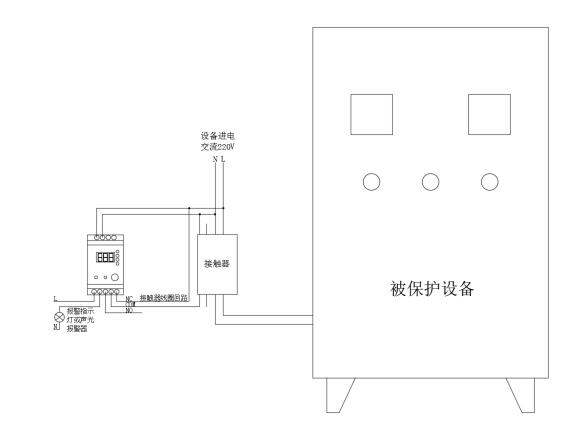

 2、用電設備內部沒有接觸器類器件，增加接觸器擴流。

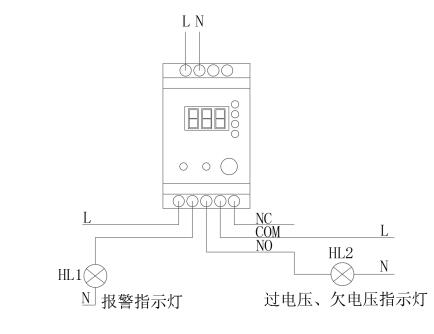

3、當用戶不需要切斷設備電源，只需要故障報警指示功能時可參見下圖用法：HL1接報警繼電器輸出端，當達到報警值時亮；HL2接保護繼電器輸出端，當達到保護值時亮。



 使用注意事項

為了保證您的人身安全及電氣設備安全，保護器在保護器在各項操作或試驗時，應遵循相關規程務必做到以下事項，以確保正確安全使用我公司產品：

1、必須由具有專業資格的人員進行配線作業，確認輸入電源處在完全斷開的情況下，才能進行配線作業；

2、保護器在安裝使用前必須認真閱讀使用說明書；

3、保護器必須在正常條件下投入使用；

4、安裝前先檢查電流規格等參數或功能是否符合使用要求；

5、產品接通電源后，請勿接觸帶電部位，以免發生觸電；

6、按產品標識輸入端、輸出端正確接線（負載電流應小于產品的保護電流值，可使用接觸器擴流）

7、長期不使用的產品應注意防潮防塵
